ようやく18年 - sa

2020/04/21 (Tue) 15:06:00

Z31A GX31用に始めたころから欲しかった作りたかったものをいまさら作る それもCKです。
でも仔猿用ですので高めに感じるかもしれません。大きいバイク用としたらとても安価な。設計コストは含めようがありません。
でも作ります。 数量わずかですので予約の方は早めにお願いします。
ショーモデルなどのワークス部品扱いと考えないと進めないですわ

………追記………
** リコイルの中心留ネジ部は m5を5.4ドリルで大きくした後でM6タップを切ってください。これで純正の元のネジを使用することが出来ます。

………追記………
** エンジンとのあたりを3点1.5mm程ヤスッてください。 またフレ-ムプレ-トの部分も1.5ミリほど削りこむと合いが良くなります。

Re: ようやく18年 - sa

2020/09/30 (Wed) 10:48:15

>高さは3.05~3.10mm(同3.0mm?)くらいが一番

構図的にはHがかんけいだいと思われます。実験確認人がそれだなと理解し次期手配時の参考データとさせていただきます。図面データはおそらく3.0+交差なのかと推測しています。
ありがとうございます。

Re: ようやく18年 - たれぱんだ捕獲人

2020/09/27 (Sun) 22:12:49

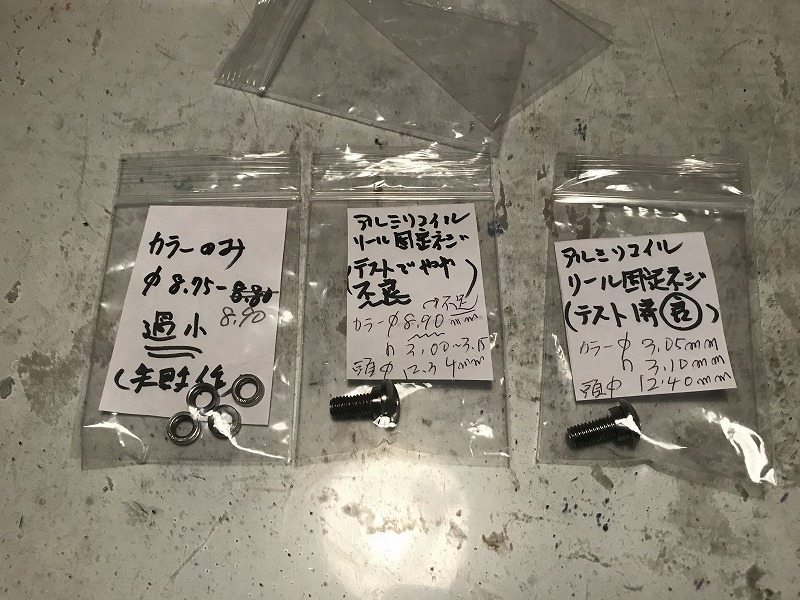

追補のご報告です。
リール&カラーの固定ネジ、M6で作る際には段付き部の径は9.05mmくらい(純正は9.0mm?)高さは3.05~3.10mm(同3.0mm?)くらいが一番アームの動きかスムーズのようです。試行錯誤の末に納得できる作動が得られました(初めから純正付けときゃ良い、といえばそうなんですが・・・)。もし作る方が居られたらご参考まで。

Re: ようやく18年 - sa

2020/09/19 (Sat) 12:38:41

GX 31用リコイルカバー.こうして丁寧に組んでいただくと作って良かったなとつくづく思います。コスト計算すればとんでもない価格になるのは分かっていましたが作るべきということで買っていただけるかもしれない方の部分だけ想定して少量作りました。
GX 31は必要じゃないかとも思いましたが記念的に作ってしまったわけです。
設計者としてはうまくついて想像通りということでそのことは一番の利益かもしれません。
こういうことはあまりやってはいけないのですが会社が潰れちゃうから、でも何やら作っているかもしれません。

Re: ようやく18年 - たれぱんだ捕獲人

2020/09/17 (Thu) 14:18:17

伊勢のTさん

コメントありがとうございます。旋盤は持ってないので何れも材料をボルトやらナットやら使い固定、中華の電動ドリルで回し棒やすり、ペーパー使ってコツコツ削り作りました。旋盤欲しいなあ。

ブッシュ角は出来るだけ丸めましたが仰せの通りなので、ロープの予備手持ちありです。

凄い! - 伊勢のT

2020/09/17 (Thu) 12:34:36

アルミカラーから削り出しということは、旋盤があるですか?

ボルトの工夫もグッドです。 無いものを作るのがコザリスト!

リコイルブッシュは孔が大きいから、大丈夫ぽいけど紐の予備を持っていたほうが良いかも。

紐の毛羽立ちが目立ってきて、どんどん酷くなるようならいつかは切れます。

Re: ようやく18年 - たれぱんだ捕獲人

2020/09/16 (Wed) 20:38:06

伊勢のTさん

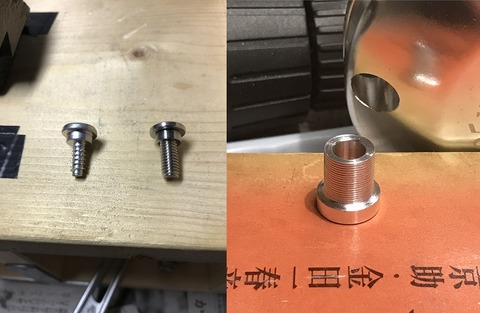

リコイルブッシュは樹脂製のものが作られる噂も耳にしておりましたが待ちきれず、たまたま手元にあったM6用アルミカラーを削って作りました。

ネジは純正を準備したのですが、ふとM6で作ってみたくなって市販のネジを改造し右のようなのを作って使いました。純正の方が緩みにくいかも知れません。

Re: ようやく18年 - 伊勢のT

2020/09/16 (Wed) 20:08:32

完成おめでとうございます。

リコイルブッシュはどうしたのですか?
なんかアルミぽい。削り出しで作ったのかな。

リコイルの中心ネジはスクリューネジにしましたか?

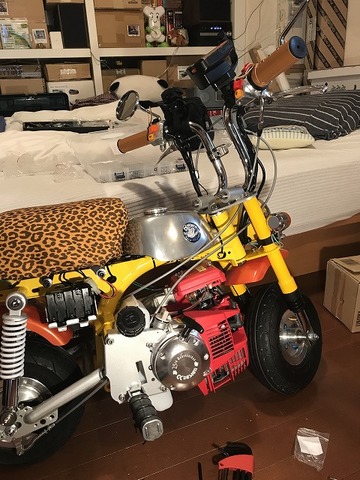

Re: ようやく18年 - たれぱんだ捕獲人

2020/09/16 (Wed) 18:29:32

伊勢のTさん、シゲルさん、saさんその他の方々からご助言等頂きアルミリコイル装着完了しました!。

まだ走ってませんがテストで作動良好、しかも美しい。皆様ありがとうございました。

Re: ようやく18年 - たれぱんだ捕獲人

2020/09/01 (Tue) 19:39:48

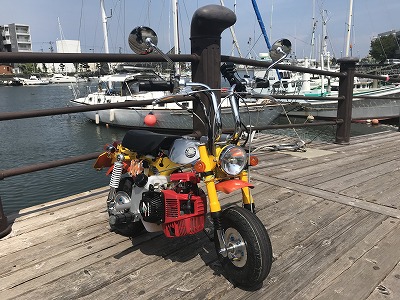

伊勢のTさん、saさん有難うございます!。
手駒が揃ったら慎重に始めたいと思います!。

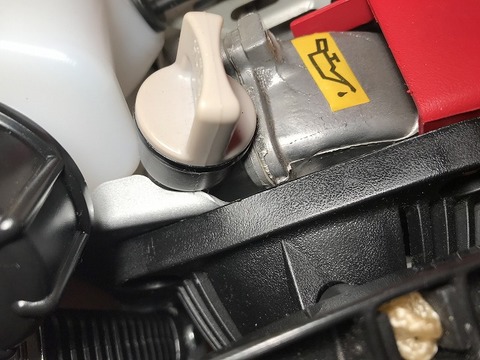

Re: ようやく18年 - 伊勢のT

2020/09/01 (Tue) 16:16:44

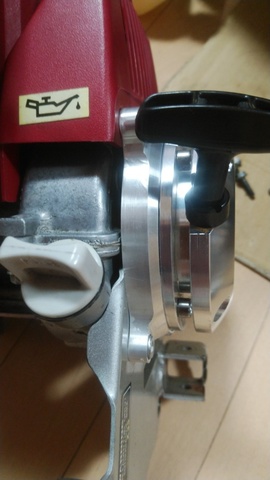

上からのアップ写真。
ギリギリの感じで、かわしてます。
流石です!

Re: ようやく18年 - sa

2020/09/01 (Tue) 15:12:42

調べてみましたらエンジンの取り付け部分は削らなくて大丈夫な設計になっています。よろしくお願いします。一応は当ててみてチェックして進めてください。

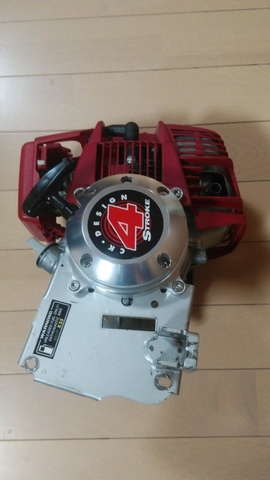

取り付けしてみた - 伊勢のT

2020/09/01 (Tue) 12:37:16

こんな感じになりました。
どこも削ってません。

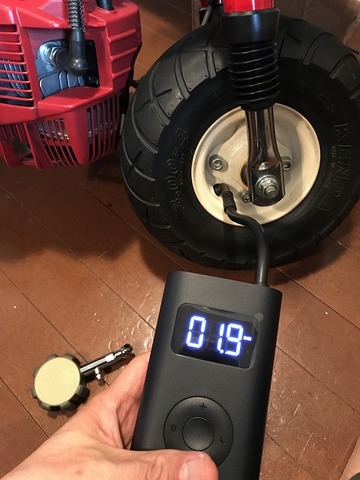

空気入れは軽い屯でも活躍してました。
最近買ったものの中で一番便利なものでした。

Re: ようやく18年 - たれぱんだ捕獲人

2020/08/31 (Mon) 20:37:32

伊勢のTさん
ありがとうございます!。
新機の組立・調整も一段落したのでユルユル取り組んでみようと思います。

追伸:小米のエアポンプ良いですね!。重宝してます。

Re: ようやく18年 - 伊勢のT

2020/08/31 (Mon) 17:34:14

ガイド、ロープは不要です。
CKリコイルに取付するようにはなっていません。

削り込みについては上記にsaさんが書いてあるようにした方が良いのかもしれませんが、私もまだ取付していない為わかりません。

個人的には、削り込みはあとからでもできるのでとりあえず組んでみる。
もしそのまま削らずにいければそれで良し、ダメなら削るという方式ですね。

Re: ようやく18年 - たれぱんだ捕獲人

2020/08/31 (Mon) 08:25:28

伊勢のTさん
重ねてお尋ねですが・・・
① 「28433-ZM3-003 ガイド,ロープ」は不要?。
② ベースを右サイドプレートと接する辺りは削り込みなど必要?
お教えいただければ幸いかと。

Re: ようやく18年 - たれぱんだ捕獲人

2020/08/26 (Wed) 09:16:17

伊勢のTさん
貴重な情報ありがとうございます。ZかSTかXで部品購入の上、組んで付けようと思っているので参考になります。右サイドプレートとの干渉など気になりますが。

Re: ようやく18年 - 伊勢のT

2020/08/25 (Tue) 20:52:03

リコイルの中身をバラしても良いのですが、新しい部品で組み立てしたい人もいると思うので部品番号を書いてみます。
間違ってたらごめんなさい。くれぐれも自己責任でお願いします。
リール    28421-ZM3-003
スプリング  28442-ZM3-003
ノブ     28461-ZM3-003
ロープ    28462-ZM3-003
カラー    91504-ZM3-003
アーム    28459-ZM3-003もしくは28459-Z0H-003
汎用品 M5スプリングワッシャー 2枚
汎用品 M5x12 トラスねじ

追記
GX35でプラからCKリコイルにした時も上記で良いはずです。

Re: ようやく18年 - sa

2020/05/30 (Sat) 12:43:26

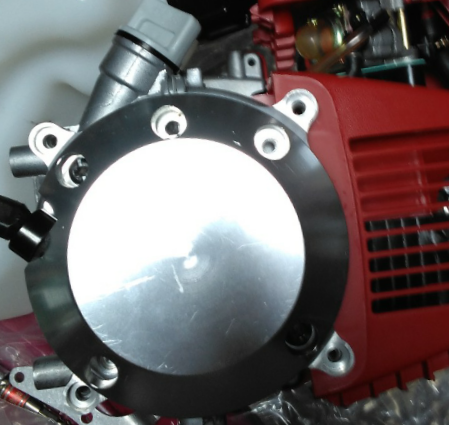

出来上がっていたのはこのようになりましてベースは削りだしでもったいない気もするんですが赤に塗るのもあるかもしれませんね。

Re: ようやく18年 - sa

2020/04/23 (Thu) 13:35:58

ありがとうございます。
やはり最初の構想を貫いていきたい夢にまた一歩近づきます。
将来に残したいござるの姿に近づいていきます。後で一番最初の構想のデータをのせます。
でも今の方が成熟してメーカー的に正しい!と現実化してきた昨日の晩思いました。

Re: ようやく18年 - バス

2020/04/22 (Wed) 19:24:25

2つよろしくお願いします。

Re: ようやく18年 - たれぱんだ捕獲人

2020/04/22 (Wed) 18:46:05

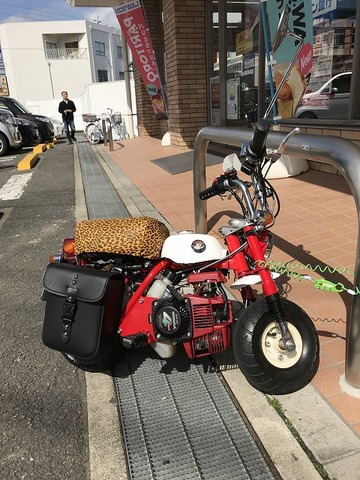

1個、予約お願いします!。

Re: ようやく18年 - sa

2020/04/22 (Wed) 16:13:37

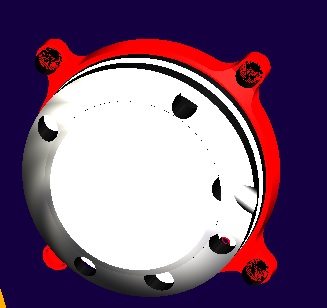

暫定的にイメージを見るとこんな感じでやっぱり作りたいなあ〜。よりバイクらしくなるところが止められないです
